1. 데이터센터 전력설비 중 저압 수배전반(Switchgear)에서 'Form 4b' 규격을 왜 쓰는지, 일반 판넬과 어떤 차이가 있는지 정리해 보겠음.
2.결론부터 말하면 '무중단 유지보수'와 '사고 확산 방지' 때문임. 데이터센터에서는 잠깐의 정전도 수백억 원의 손실로 이어지기 때문에 이 규격이 사실상 표준으로 자리 잡고 있음.
3. Form 규격(IEC 61439 표준)이 무엇인지부터 알아야 함.

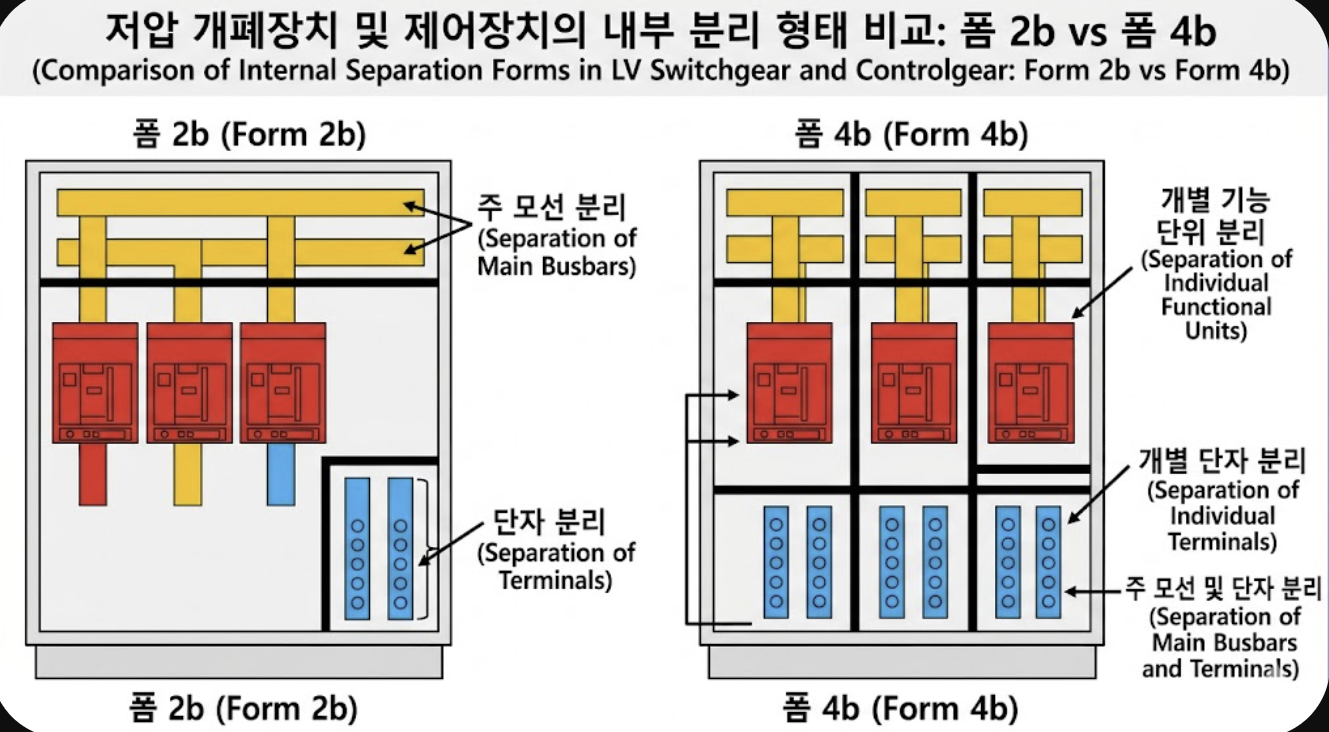

수배전반 내부를 얼마나 철저하게 '격벽(철제 칸막이)'으로 나눴는지를 의미하는 등급임.
메인 전기가 흐르는 '부스바', 전기를 끊었다 연결하는 '차단기', 외부로 나가는 '케이블 단자' 이 3가지를 어떻게 격리했느냐에 따라 Form 1부터 Form 4까지 나뉨.
4. 일반 저압판넬(Form 1 또는 Form 2)의 특징
- 일반 상가나 공장에서 쓰는 판넬은 보통 Form 1이나 2 등급임.
- 뚜껑을 열면 메인 부스바, 차단기 여러 개, 엉켜있는 전선들이 한 공간에 통짜로 들어있음.
- 원룸에 침대, 주방, 화장실이 칸막이 없이 다 같이 있는 구조라고 보면 됨.
5. Form 4b의 특징 (일반 판넬과의 가장 큰 차이점)
- Form 4b는 분리의 '끝판왕'임.
- 차단기마다 각각 독립된 철제 방(Compartment)이 따로 있고, 심지어 외부로 연결되는 케이블 단자실도 차단기와 별도의 방으로 완벽하게 격리되어 있음.
- 철저하게 방이 나뉜 고급 아파트나 호텔 객실 구조라고 생각하면 이해가 빠름.
6. 데이터센터에서 Form 4b를 사용하는 이유 (장점)
- 첫째, 활선 상태에서 무중단 유지보수 가능 (가장 중요) 일반 판넬은 차단기 하나가 고장 나면 감전 위험 때문에 판넬 전체의 메인 전원을 끄고(정전) 작업해야 함. 데이터센터에서는 치명적임. 반면 Form 4b는 고장 난 차단기가 있는 '그 칸'만 열어서 안전하게 교체할 수 있음. 옆 방에 있는 차단기들은 정상적으로 서버에 전기를 공급함.
- 둘째, 아크 플래시(Arc Flash) 및 화재 폭발 확산 방지 전기 설비 내부에서 합선(단락)이 일어나면 폭탄처럼 터지는 아크 사고가 발생함. 일반 판넬은 한 번 터지면 판넬 전체가 다 타버림. Form 4b는 폭발이 일어나도 두꺼운 철제 격벽에 막혀 해당 차단기 칸 내부에서만 터지고 끝남. 옆 차단기나 메인 부스바로 불이 번지지 않아 대형 사고를 막아줌.
- 셋째, 작업자 안전 확보 전기가 살아있는 상태에서 작업자가 실수로 공구를 떨어뜨리거나 벽을 만져도 메인 전기가 흐르는 곳은 격벽으로 막혀 있어 감전 사고를 원천 차단함.
7. Form 4b의 단점은 없는가?
당연히 치명적인 단점들이 존재함.
- 첫째, 돈임. 매우 비쌈. 방을 다 쪼개고 두꺼운 철판을 많이 써야 하며 설계도 복잡함. 일반 판넬 대비 구축 비용이 20~30% 이상 훌쩍 뜀. 10MW 데이터센터 구축 비용이 천정부지로 치솟는 이유 중 하나임.
- 둘째, 부피가 커서 공간을 많이 차지함. 각 기기마다 독립된 공간을 주고 케이블 통로(Alley)도 따로 빼야 하니 판넬 사이즈가 일반 판넬보다 훨씬 커짐. 부동산 가격이 비싼 수도권 데이터센터에서는 전기실 면적을 많이 잡아먹는 것이 뼈아픔.
- 셋째, 열 배출(통풍)이 불리함. 기기들이 좁은 철제 박스 안에 꽉꽉 갇혀있는 구조라 열이 밖으로 잘 안 빠짐. 그래서 판넬 내부에 별도의 쿨링팬을 달거나 방열 설계를 훨씬 까다롭게 해야 함.
8.마무리 정리하자면, Form 4b 수배전반은 비싸고 공간도 많이 차지하며 열도 잘 나지만, "사고가 나도 다 같이 죽는 일은 무조건 막자"는 철학이 담긴 설비임.
IEC 61439-2 규격에 따른 Form 4b의 존재 이유
Form 4b의 핵심은 '사고의 고립(Fault Containment)'과 '작업자의 안전 보장'임. 내부에서 합선이 일어나 폭발(아크 플래시)이 발생하더라도, 그 충격과 화염이 두꺼운 철판 격벽에 막혀 옆 차단기로 넘어가지 않음.
고밀도 인프라에서의 필수성
최근 고전력 밀도를 요구하는 AI 인프라나 대규모 서버를 운용하는 환경에서는 장비의 무중단 운영이 생명. 일반 배전반은 메인 차단기 하나를 교체하려면 하위 서버들의 전원을 모두 내려야 하지만, Form 4b는 해당 라인만 물리적으로 안전하게 분리한 채 활선 상태로 점검이 가능하므로 가용성(Availability) 확보를 위해 채택됨.
공간과 비용의 트레이드오프 (Trade-off)
결국 Form 4b를 도입한다는 것은 높은 초기 CAPEX(설비투자비용)와 더 넓은 전기실 면적을 지불하고, 그 대가로 '무결점에 가까운 전원 안정성'을 얻는 선택. 따라서 구축하려는 시설의 서비스 수준 협약(SLA)과 전력 중단 시 발생하는 기회비용을 산정하여 도입 여부를 결정하는 것이 표준적인 접근.
| 구분 | Form 4b 배전반 | 일반 저압배전반 (Form 1~2) |
| 핵심 구조 | 완전 격실 분리형 (모선, 차단기, 케이블 단자대가 각각 독립된 격실로 분리됨) | 일체형 또는 부분 분리형 (모선과 차단기가 같은 공간에 있거나 최소한의 분리만 적용) |
| 안전성 (단락 사고 시) | 매우 높음. 특정 차단기나 단자대에서 아크(Arc) 플래시나 화재 발생 시, 다른 격실로 사고가 파급되는 것을 완벽히 차단함. | 보통/낮음. 내부 사고 발생 시 인접한 차단기나 메인 모선으로 아크가 쉽게 번져 배전반 전체 소손 위험이 있음. |
| 유지보수 및 작업성 | 무정전(활선) 작업 가능. 전체 전원을 끄지 않고도 문제가 생긴 특정 격실만 열어 안전하게 부품 교체 및 점검 가능. | 전체 정전 필요. 유지보수나 부품 교체 시 작업자의 안전을 위해 해당 배전반의 메인 전원을 차단해야 함. |
| 설치 면적 (Footprint) | 크다. 각 유닛별로 물리적인 격벽이 들어가기 때문에 배전반 전체의 부피와 무게가 상당히 증가함. | 작다. 컴팩트하게 구성할 수 있어 전기실 공간 효율성이 뛰어남. |
| 초기 구축 비용 | 매우 높음. 구조가 복잡하고 철판(격벽) 및 구리(부스바 연장) 소요량이 많아 제작 단가가 비쌈. | 상대적으로 낮음. 구조가 단순하여 자재비 및 제작 인건비가 저렴함. |
| 방열 및 냉각 | 격실이 막혀 있어 내부 열 축적이 발생하기 쉬우며, 고용량 구성 시 별도의 방열 설계가 매우 중요함. | 내부 공간이 뚫려 있어 공기 순환을 통한 자연 냉각에 상대적으로 유리함. |
| 주요 적용처 | 데이터센터(IDC), 반도체 공장, 대형 병원 등 단 1초의 전원 차단(Downtime)도 치명적인 크리티컬 인프라. | 일반 상업용 빌딩, 아파트, 일반 중소형 공장 등 유지보수 시 일시적인 정전이 용인되는 곳. |
